試験概要
⽊ダボ積層材のより詳細なせん断性能を把握するため、板材を複数枚⽊ダボ接合したせん断試験を行い、剛性と耐力を確認しました。
試験体仕様
試験体は側材を３枚とした複数せん断試験体を繊維方向、繊維直交方向それぞれで行いました。試験体概要をそれぞれ図2.2-1、図2.2-2に示します。
主材、側材：群馬県産スギ KD材 無等級材
木ダボ：欧州ブナ φ20mm たて溝つき、含水率 13%以下
試験の実施概要
a.試験内容木ダボ接合部の圧縮せん断試験
b.試験実施⽇2020年12⽉6、7⽇
c.試験場所群⾺県林業試験場
実⼤強度試験機：SAH-100 前川試験機（株） 定格最⼤試験⼒：曲げ500kNd.試験方法変位計を取付け後に、試験体主材上部を一方向単調加力により強度を測定しました。
側材の開き止めにクランプ金物を用いました。
試験結果
-

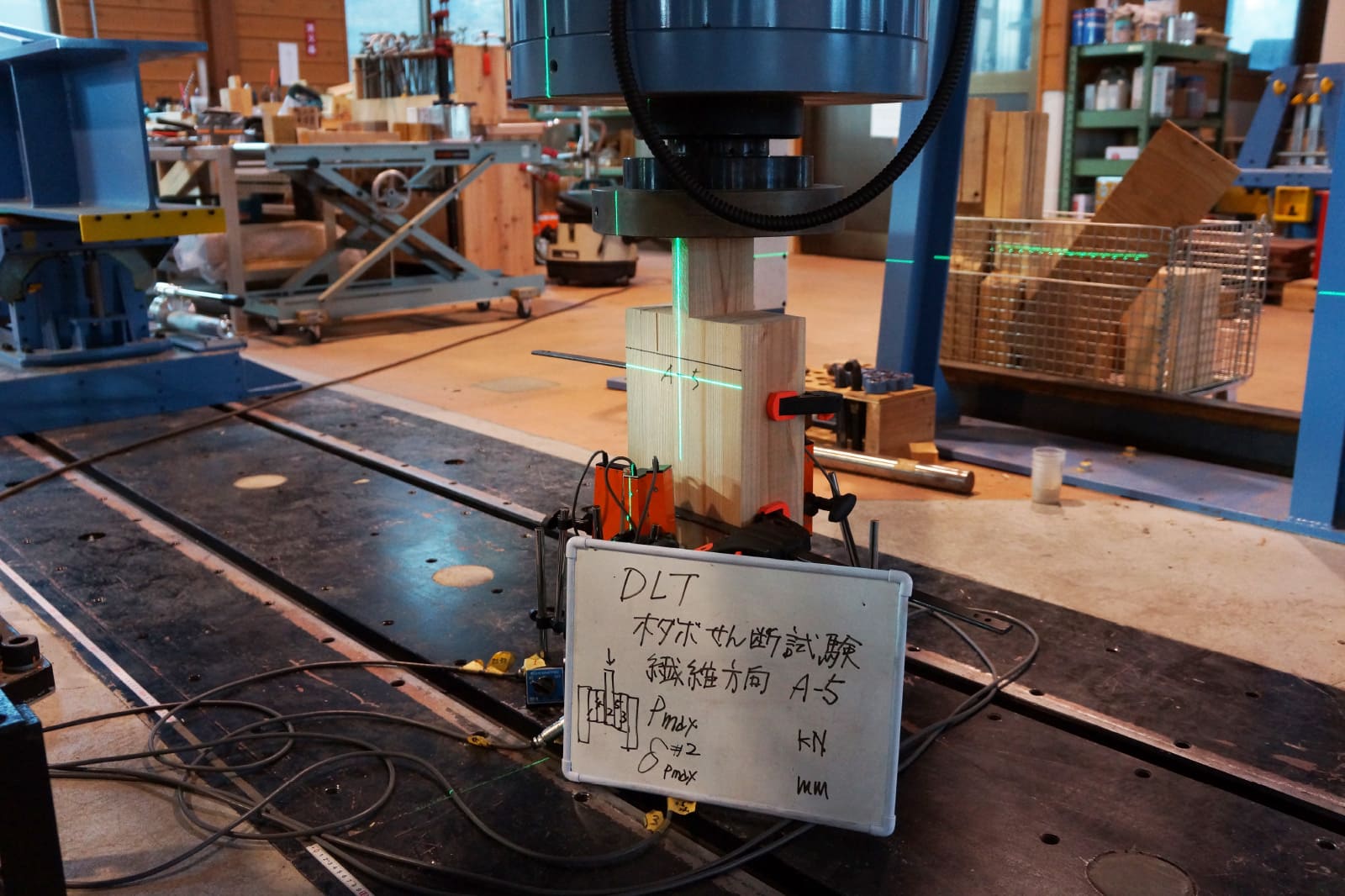

試験体 A5 加力前 -

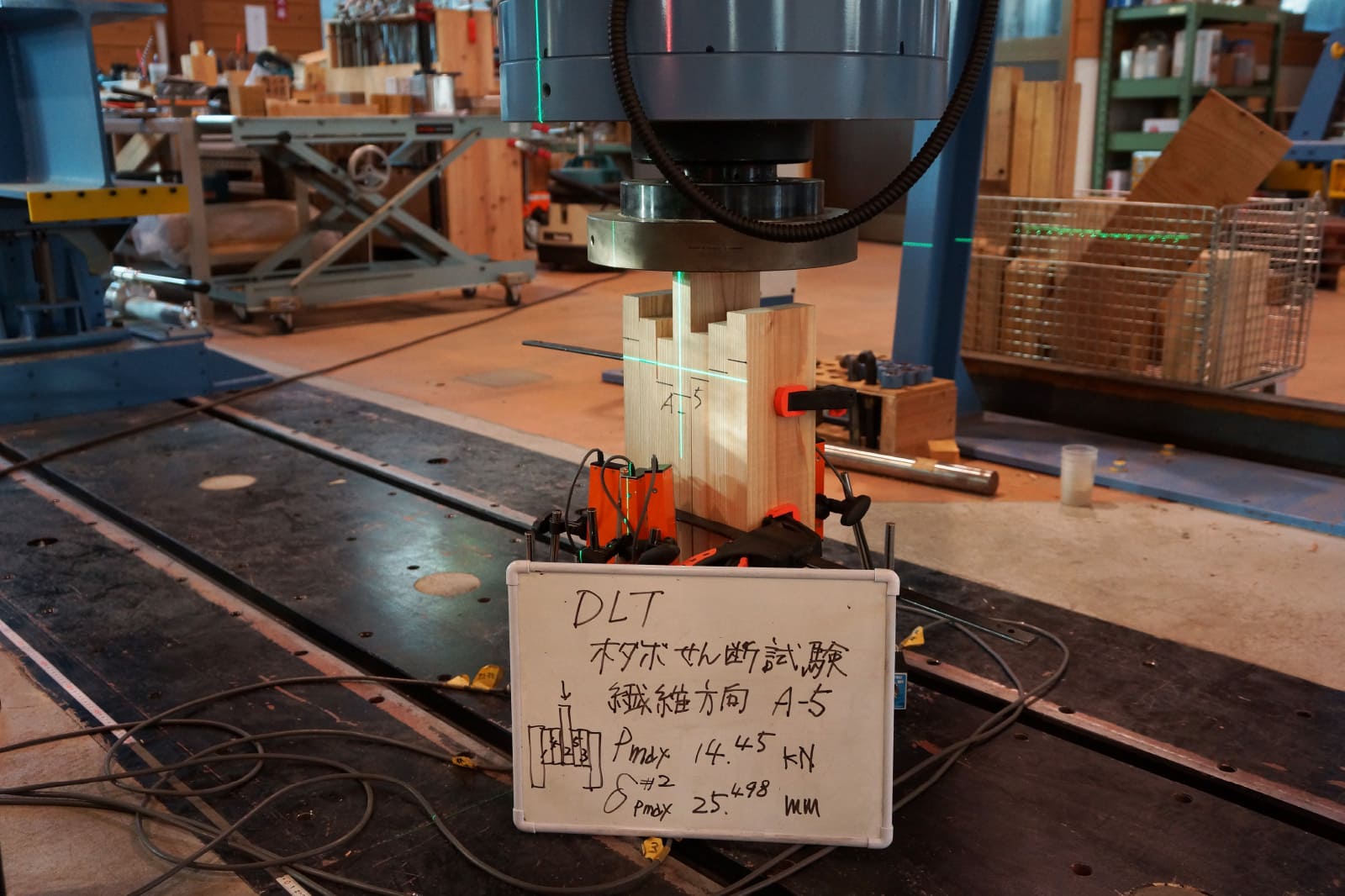

試験体 A5 加力後 -

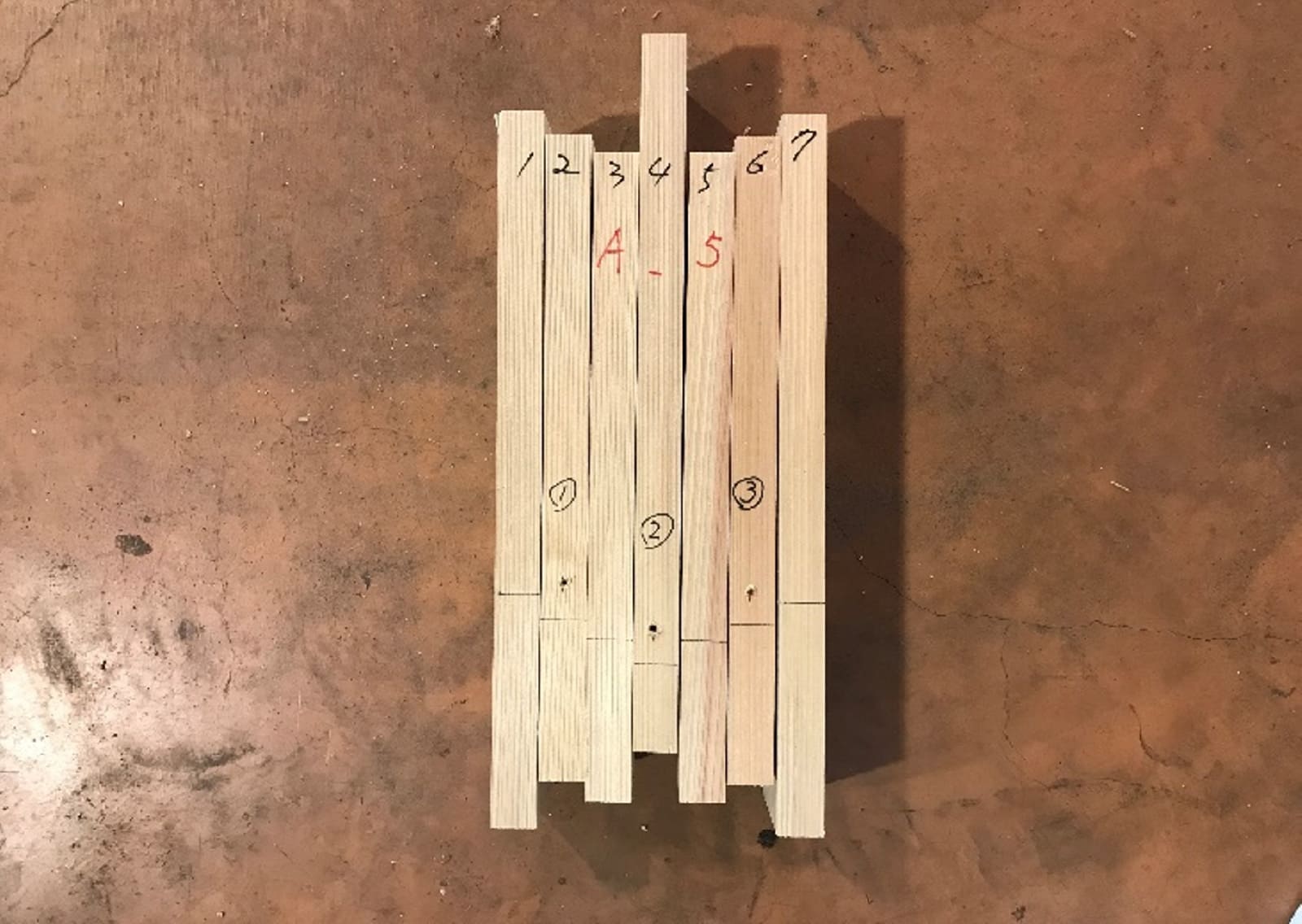

試験体 A5 試験後 -

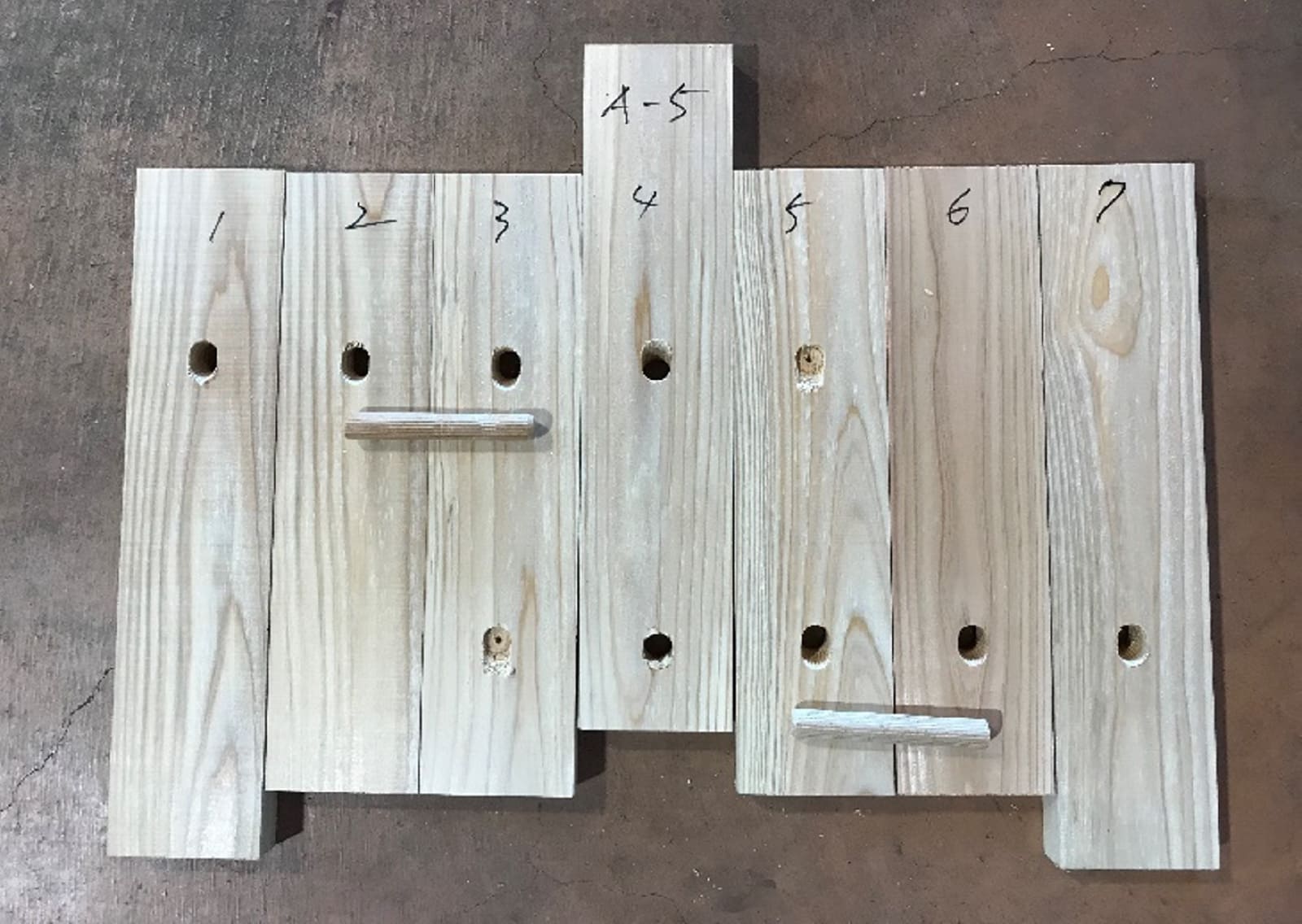

試験体 A5 解体 -

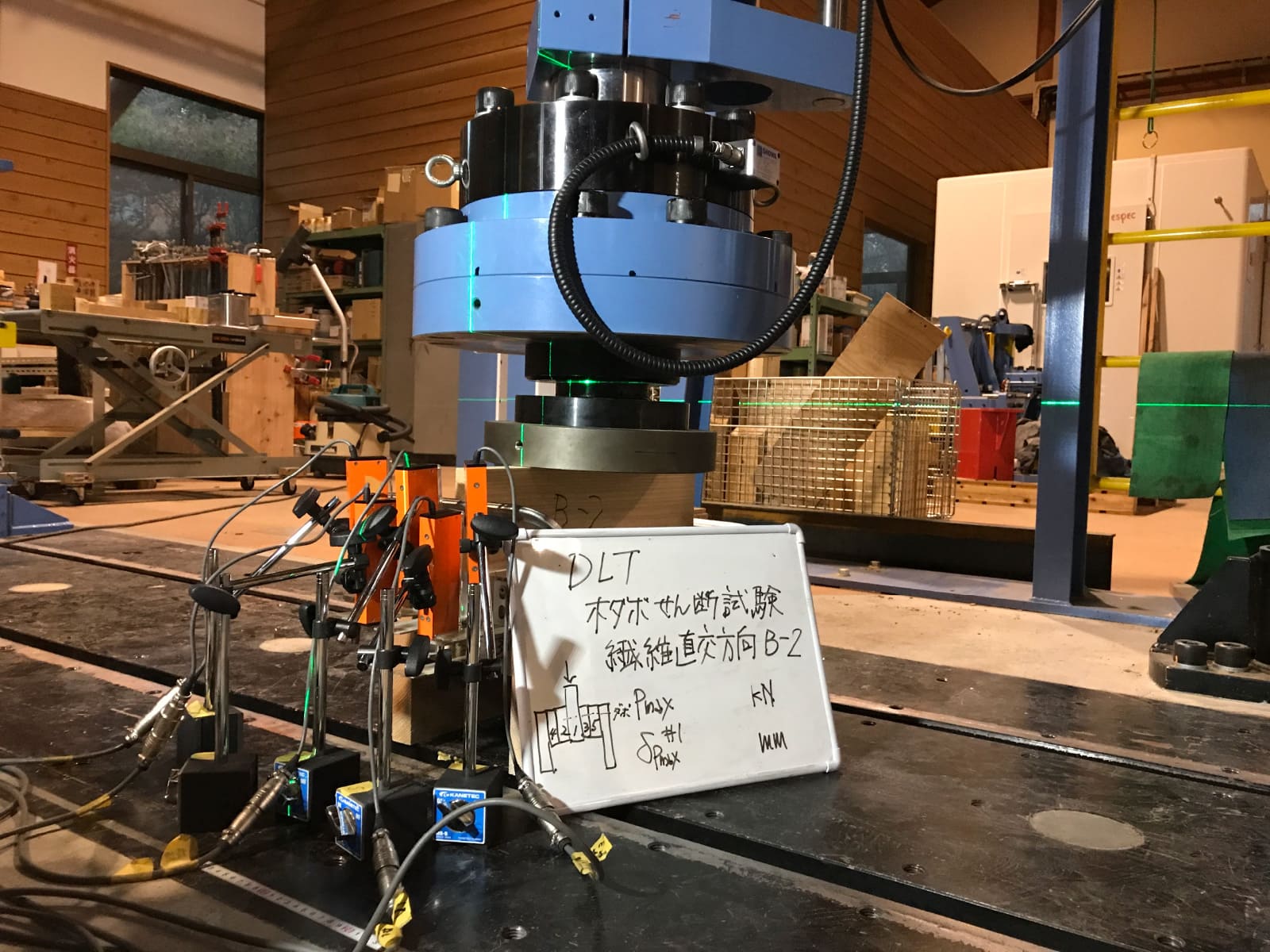

試験体 B2 加力前 -

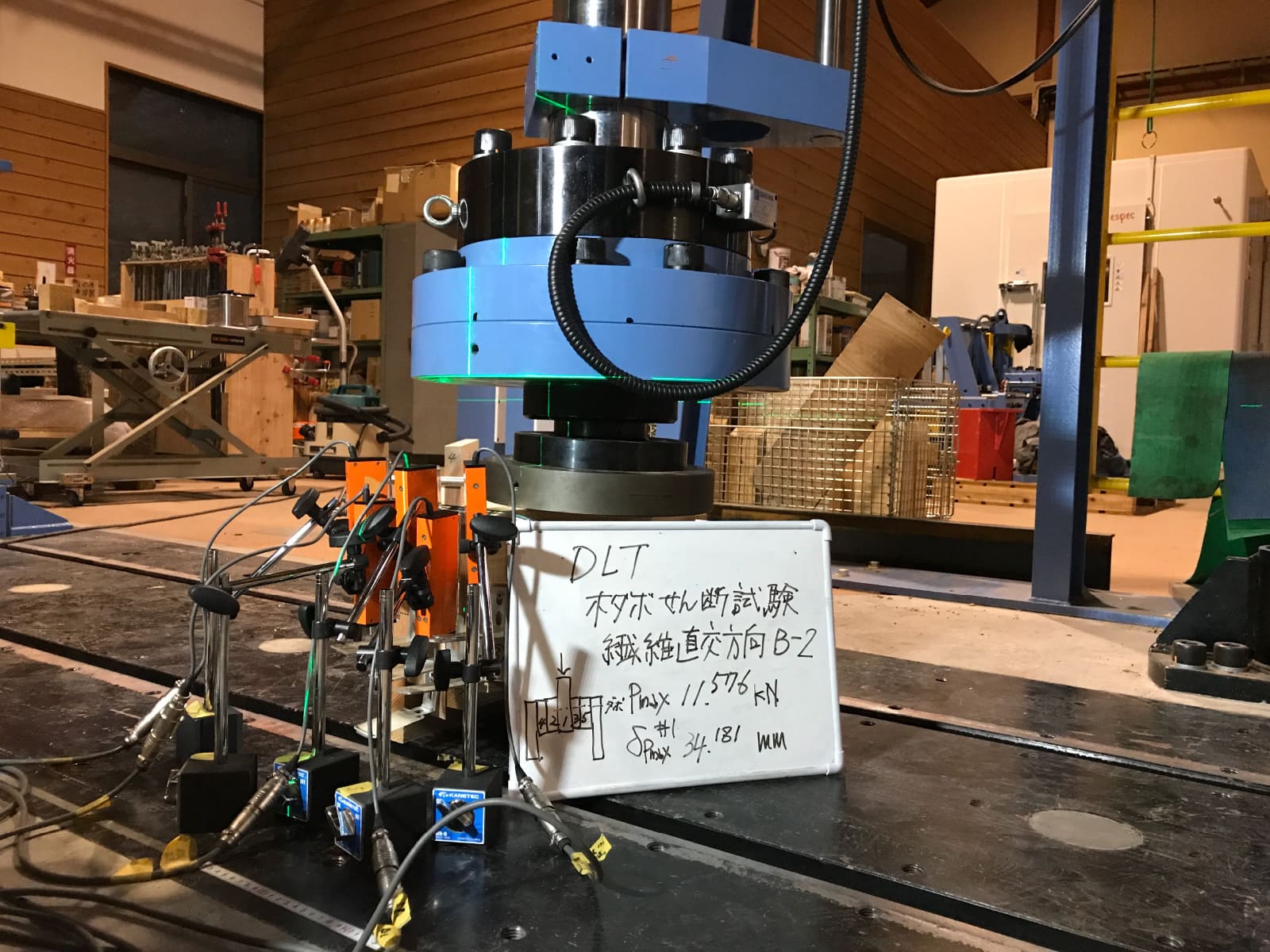

試験体 B2 加力後 -

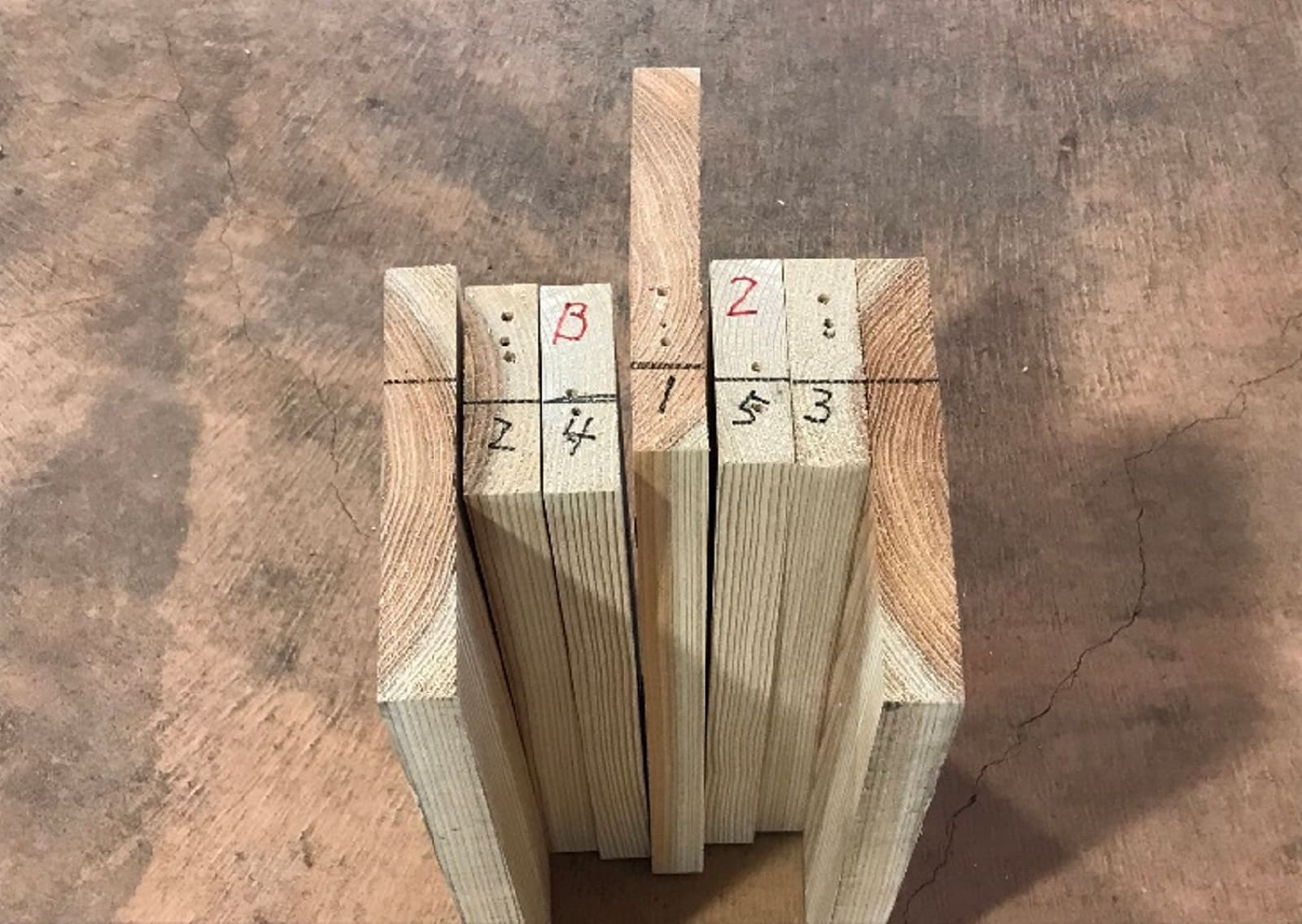

試験体 B2 試験後 -

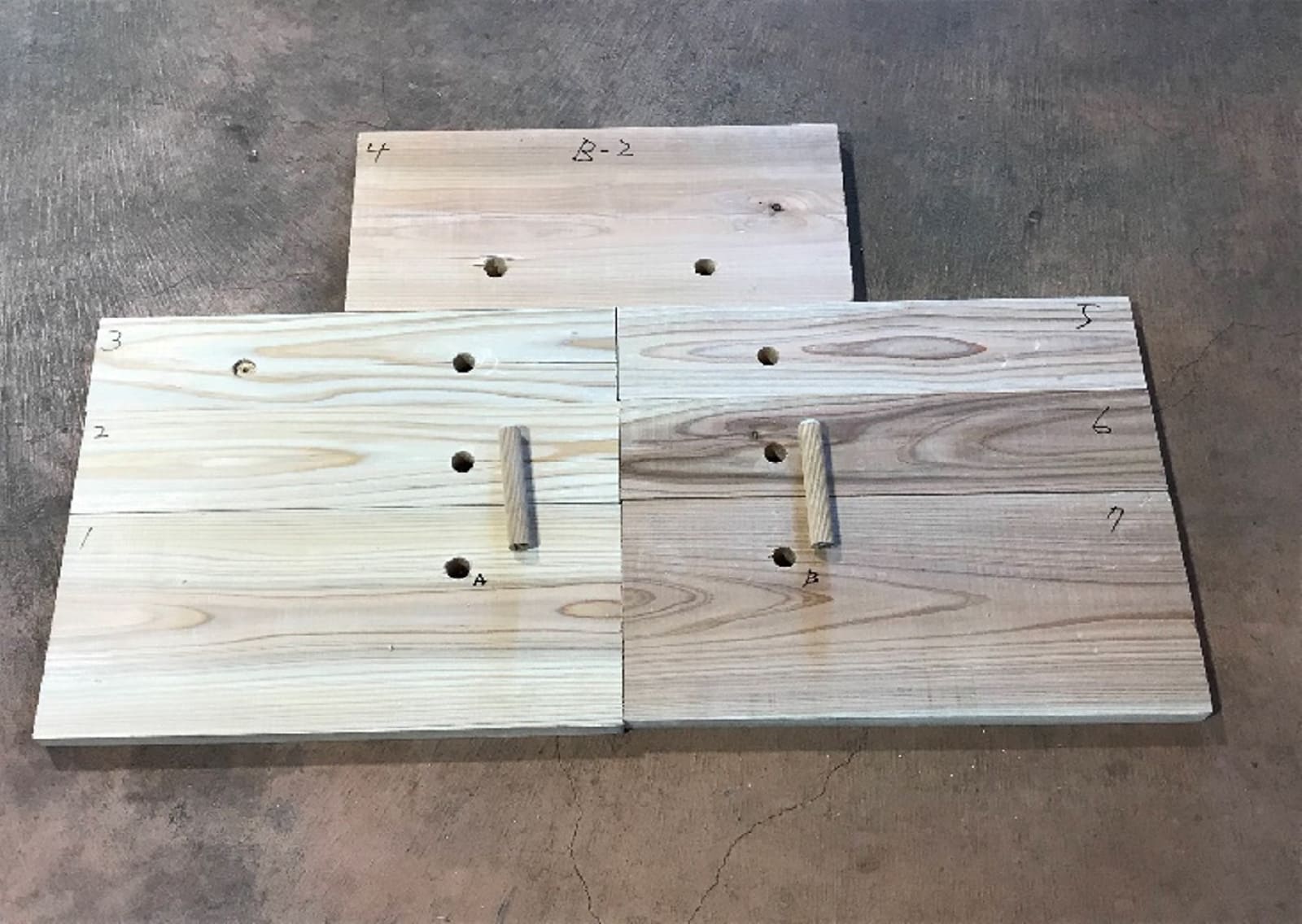

試験体 B2 解体
