-
試験目的
材幅30mmのDLT耐力壁で面内せん断試験を実施して、壁の耐力を確認しました。
-
試験内容
耐力壁の面内せん断試験
-
試験場所
公益財団法人 日本住宅・木材技術センター
-
試験実施日
2019年7月29日
-

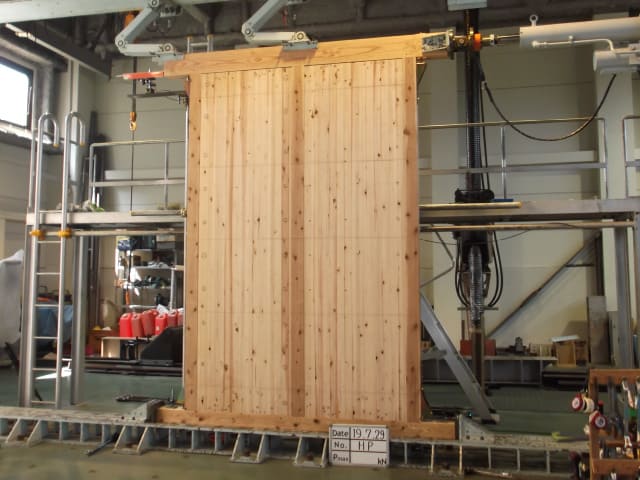

試験状況（試験開始前）

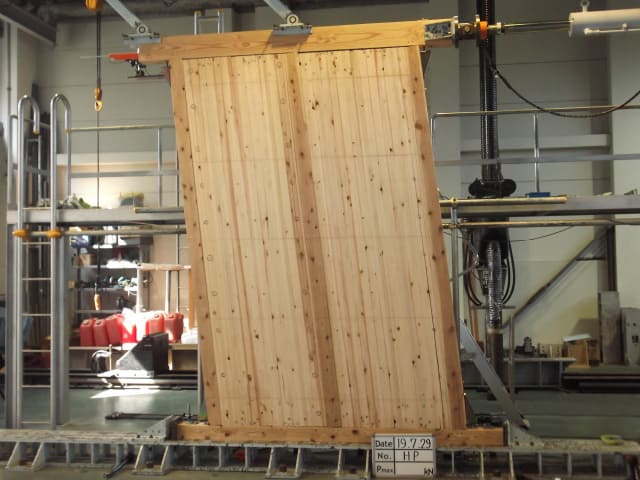

試験状況（加力終了時）
-

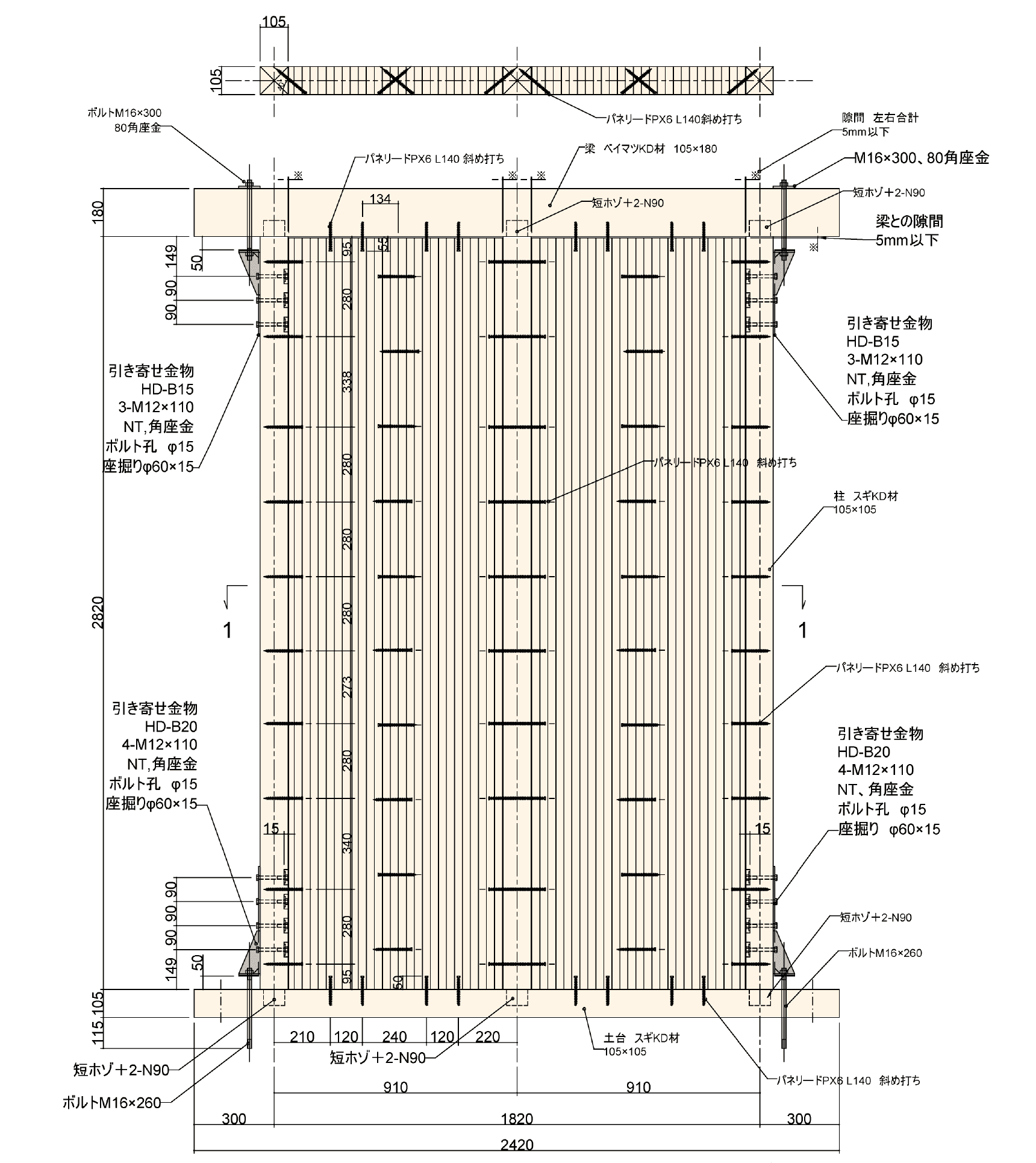

試験体仕様
耐力壁：DLTパネル
DLT構成部材：群馬県産スギ 乾燥材（KD材）含水率20.0％以下 30mm×105mm
JAS乙種2級 比重0.37以下の材料を選別木ダボ：欧州ブナ 直径20mm たて溝つき 比重0.65以上 含水率13％以下
配置間隔 @600mm ダボ孔加工径 直径19.5mm接合具：パネリード PX6-140（シネジック㈱） 先孔加工 直径3.0mm
試験結果
試験結果数値（速報）
表-1
試験結果の概要
図-1
荷重‐せん断変形曲線
表-2
終局加力側の一定変形各時荷重
試験結果のまとめ
- 変形角1／10rad（水平変位 296mm）の終局荷重時においても接合部に大きな破壊がなく、ラミナ厚30mmによるDLTパネル耐力壁では塑性変形性能が高い（粘り強い）ことが確認されました。（表-1, 図-1）。
- DLT構成部材の材幅30mmによる壁倍率は0.8倍相当であることが得られました（表-2）。
