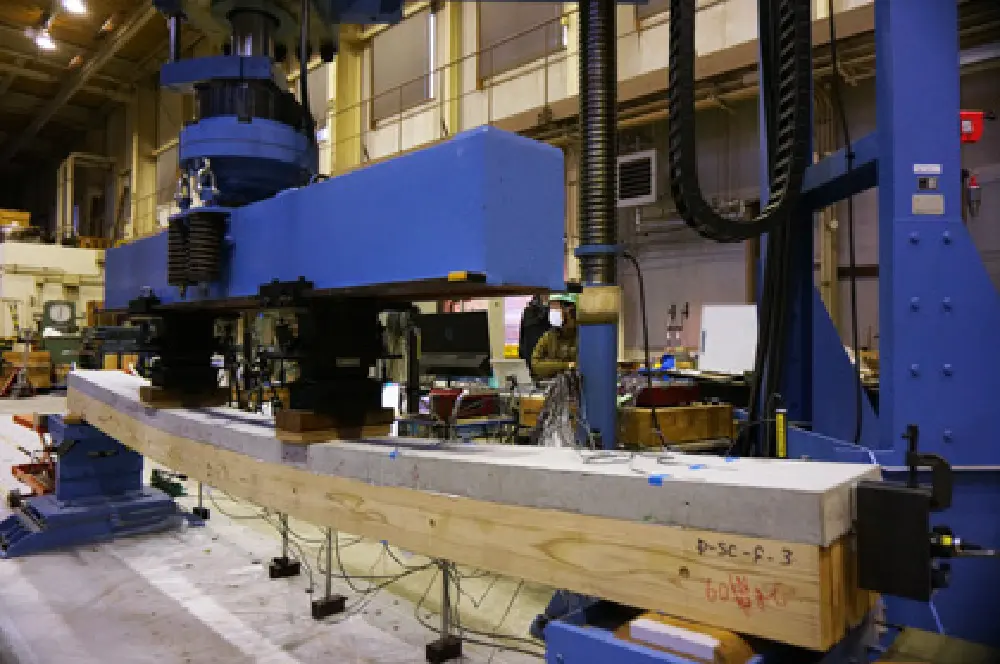

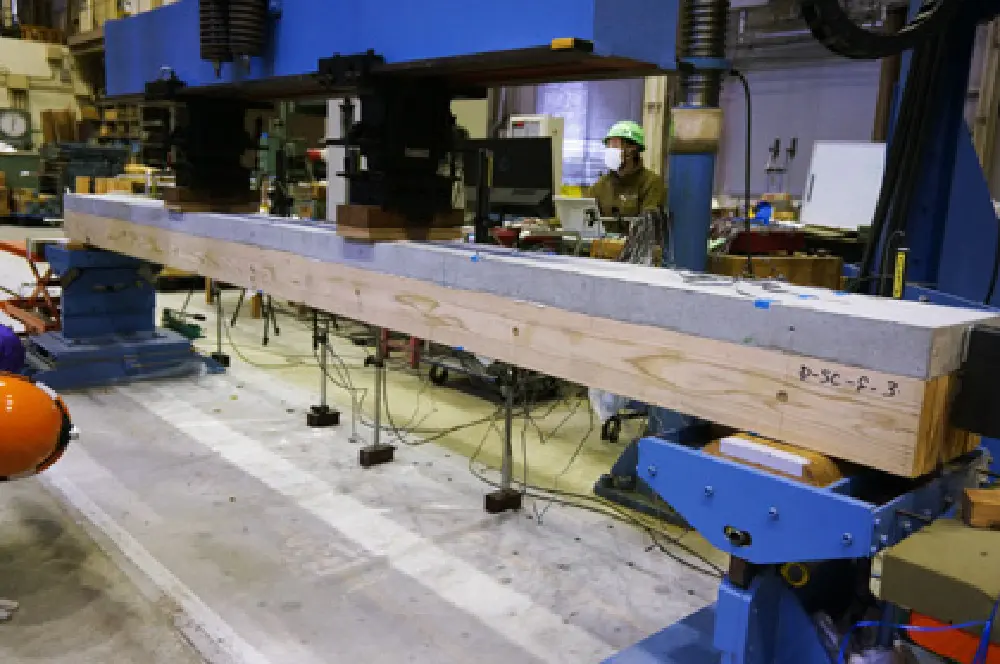

DLT-CCの実大の曲げ試験

DLT-CCの設計

DLT-CCを事務所の床構造に用いるものとして、試験体を検討しました。

• a）設計条件

  積載荷重2,900N/㎡（建築基準法施工令第85条事務室の積載荷重）

  仕上げ荷重400N/㎡

  支持条件ピン、ローラー支持

  スパン3,600mm

• b）断面仕様

  木部材断面DLT-CC ; 266mm（38mm×7層）×140mm
  T-CC ; 270mm×140mm

  スラブ厚70mm（60mm+仕上げ10mm）

  ひび割れ防止筋メッシュ筋φ6#100

• c）荷重計算

  自重70×23+140×5=2,310N/㎡

  積載荷重負担幅266mm（DLT-CC）

  応力用荷重W1 =（2,780+2,900）×0.266 = 1,511N/m（等分布荷重）
  3.6m×1.52kN/m = 5.472 kN

• d）解析モデル

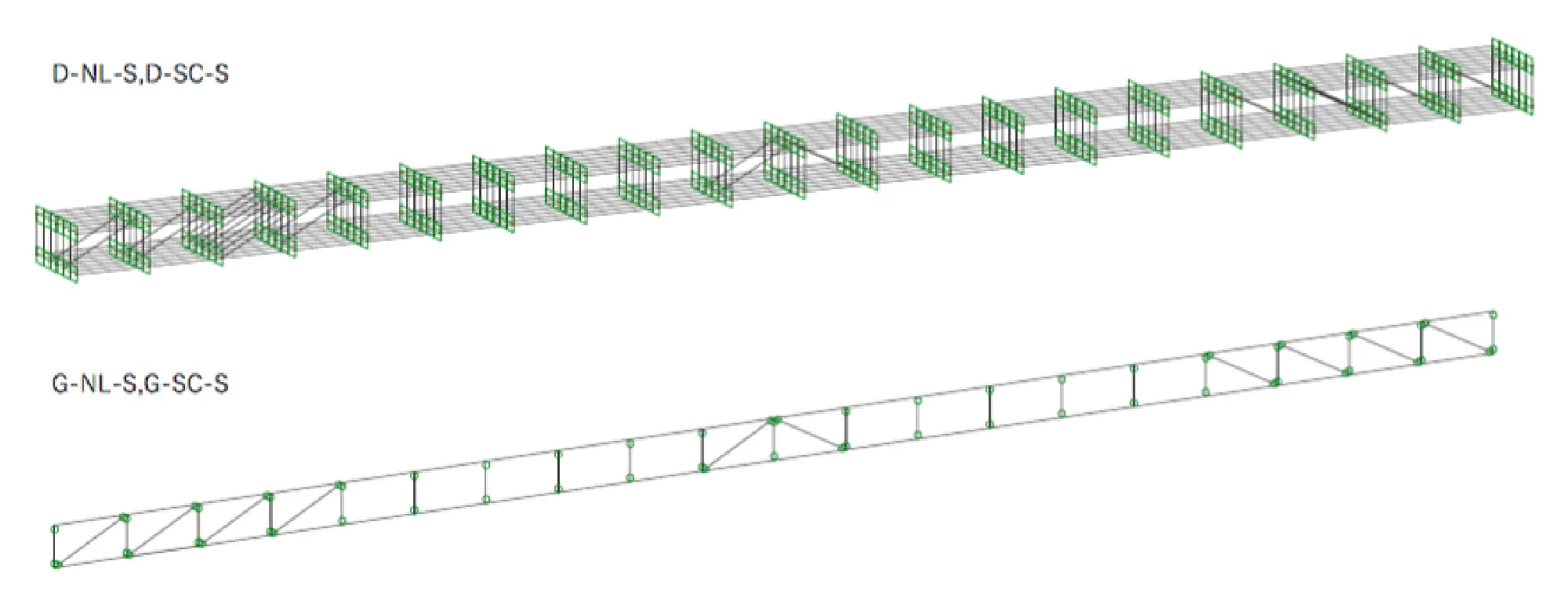

  解析モデルの概略を図6に示します。解析モデルではコンクリート断面の材芯を部材芯とした上弦材、木断面の材芯を部材芯とした下弦材、シアコネクタのせん断耐力をブレース置換した斜材で構成する平行弦トラスとしました。DLT-CC試験体ではラミナ毎にモデル化しました。
  なお、コンクリートのひび割れ防止のためメッシュ筋φ6#100を入れましたが、メッシュ筋は引張を負担しないものとし、重ね継ぎ手せずに隙間を設け配置しています。



• e）解析結果

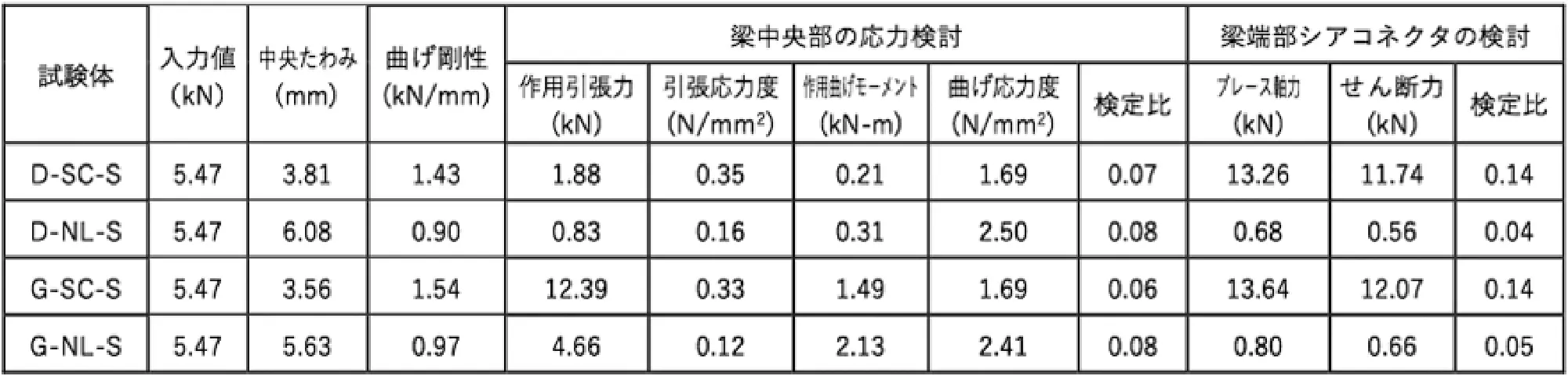

  表10に⻑期荷重（応力用荷重）に対する解析結果を下表に示します。応力解析には汎用構造解析ソフト「midas iGen」を使用しました。



NLタイプ試験体では、梁端部からノッチまでの木部のせん断耐力がノッチ部分のコンクリートのせん断耐力を上回るよう設計しました。

試験体の仕様

試験体の構成一覧を表11に、試験体図を図7〜図10に示します。コンクリートと木部材との界面には透湿防水シートをタッカー留めました。シアコネクタの取付方法は、シアコネクタのせん断試験と同様としました。

木材の仕様

• 1）スギDLT

  DLTラミナには群馬県産スギJAS枠組壁工法構造用製材 甲種2級を使用しました。
  縦振動法によるヤング係数が6.18〜10.32kN/mm²、含水率Mc16%以下で欠点を含まない材を木ダボ接合しました。
  DLT積層後の縦振動法によるヤング係数の平均値は、8.30kN/mm²でした。

• 2）スギ集成材

  スギ集成材は同一等級構成集成材 強度等級 E75-F270を平使いで使用しました。
  ⻑さ4,000mmで測定した縦振動法によるヤング係数の平均値は、8.58kN/mm²でした。

コンクリートスラブの仕様

使用コンクリート：呼び強度24、スランプ18cm、粗骨材の最大寸法20mmを使用しました。
実験前後の材料特性を表12に示します。
