マスティンバー

CLT（Cross Laminated Timber）

マスティンバーには、様々な種類があります。代表的なマスティンバーは、CLT（Cross Laminated Timber）と言えます。CLTとは、ひき板を並べ、木材の繊維方向が直交するように接着剤で接合した大型パネルです。製造工場によっては、幅3メートル、長さ12メートルといった大型の版も製造可能です。CLTの厚さは、ひき板の積層枚数によって、120mm、150mm、180mm、210mm、270mmなどがあります。ひき板の樹種は、スギ、ヒノキ、カラマツなどがあります。

CLTは元々、欧州で1990年代頃から発展した木質素材です。現在は、日本、欧州、北米地域で活用されています。日本では製造規格となるJAS（日本農林規格）が制定され、CLT関連の建築基準法告示が公布・施行され、活用が進んでいます。長谷萬グループでは、CLTのプレカット加工や、CLT建築物の施工に対応しています。お気軽にご相談ください。

CLT 施工の様子

加工前のCLT

CLT 加工の様子

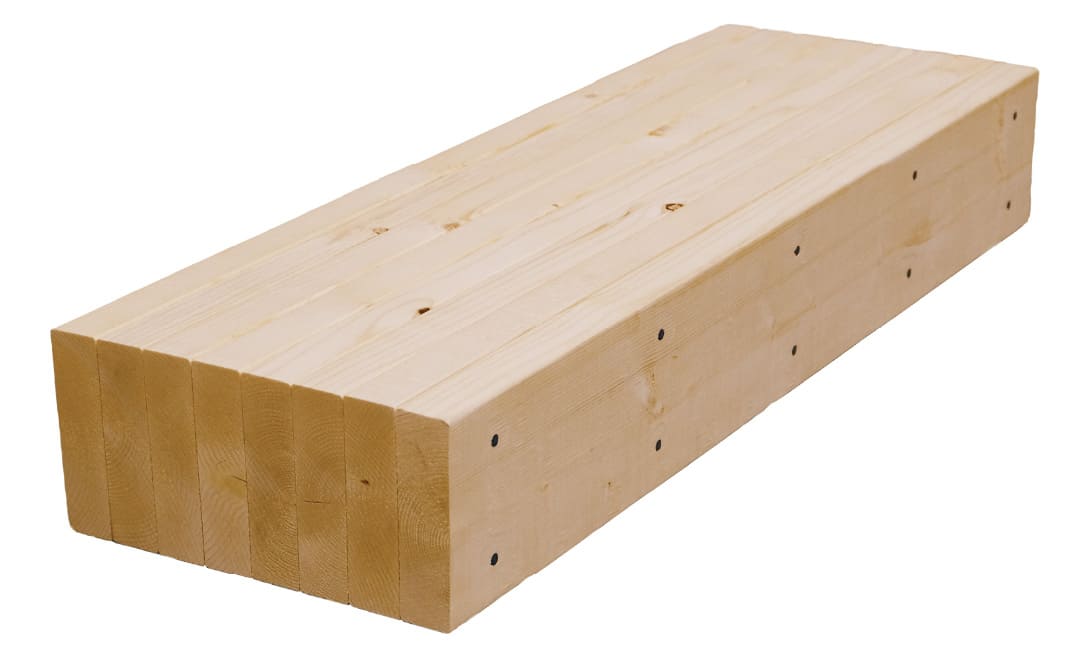

NLT（Nail Laminated Timber）

NLT（Nail Laminated Timber）とは、ひき板同士に釘やビスを打って接合し、大型の版にするマスティンバーです。日本では一般社団法人日本ツーバイフォー建築協会が技術開発を進めています。北米では既に100年以上前から、大型木造建築物にＮＬＴが使用された事例があります。ツーバイフォー材のNLTの場合、SPF材の2×6材（38×140mm）、2×8材（38mm×184mm）、2×10材(38mm×235mm)などを活用した、NLTを製造します。SPF材は入手が容易ですが、国産材の場合、2×6材、2×8材、2×10材のようなサイズの場合、都度、製材し調達する必要があります。NLTは途中でジョイントを設けることが可能なため、短い製材を継いで製作が可能です。

長尺パネルは、実長約12m、支持スパン8mが可能となっています。接着工程が無いため、釘やビスでひき板を接合するだけの比較的簡素な工程で製造ができるマスティンバーです。一方、接合材に釘を用いるため、パネル製作後の切断や穴開け等の加工は釘と刃物の干渉があり難しいため、予め配慮が必要となります。長谷萬グループでは、ツーバイフォーのパネル製作のノウハウを活かし、セル生産によるNLTパネルの製造が可能です。また、NLTを用いた建築物の施工にも対応いたします。

WOOD.ALC

WOOD.ALCは、鉄骨造の建築物の非耐力壁（帳壁・カーテンウォール）として活用する、厚板パネルです。杉などのひき板（ラミナ）同士を接着したパネルで、パネルの厚さは105mmまたは120mmで、幅450mm、長さ3000～4000mmの木製集成板です。

鉄骨造のカーテンウォールとして使用する場合は、WOOD.ALCパネルを専用金具で鉄骨躯体に取り付けることで、地震時にロッキングができるロッキング工法となります。長谷萬グループは、WOOD.ALCのプレカットや施工等に対応いたします。

DLT（Dowel Laminated Timber）

DLT(Dowel Laminated timber）は、製材を木ダボだけで接合した木質素材です。元々、スイス連邦ローザンヌ工科大学の木構造研究者である故ユリウス・ナッテラー名誉教授が40年以上前に考案した、ドイツ語で「ブレッドシュタッペル」という、製材を積層してつくる木質素材の一種です。現在、ドイツ、スイスの中山間部にある中小製材事業者や工務店が、生産網を築き生産・活用しています。北米でも生産が開始され、日本でも活用が始まっています。

DLTの樹種は、国産材の杉、桧、カラマツなど針葉樹のほか、国内各地域の針葉樹を活用可能です。丸太のご支給にも対応いたしますので、詳しくはご相談ください。
輸入材では、北米材のSPF（スプルース、パイン、ファー）も活用できます。木ダボは欧州ブナを使用しております。

DLTは接着剤を使用せず、穴あけ・ダボ打ちというシンプルな加工工程のため、意匠性の高い様々な形や表面形状のものが作りやすいという特長があります。また、機能性においても、吸音材を挟み込んだ吸音DLTをつくることが可能です。
DLTは、抜け節や丸身のはいった材など、通常では使わない、いわゆるB材もしくはハネ材などをあえて使い、木そのものの特徴を活かした面材を作り上げることが可能です。丸身や皮付き材など低質材を意匠材として活用でき、製材の価値向上や歩留り向上につながります。

DLT丸身付きタイプ

DLT 吸音タイプ

DLTは、シンプルな加工工程のため、小規模なセル生産で製造が可能で、地域分散型で生産することで、地域産業の活性化につながります。大型の加工設備が不要なため、中小木材事業者でも取り組みやすい木材製品と言えます。

DLTは、積層に接着剤や釘を用いないため、製造時や廃棄時の環境負荷量の低減が可能です。接合材が木ダボのため自然由来の材料しか使わないという点や、穴を開けて木ダボを通すだけなので製造過程において消費エネルギーが少ない点において、よりエシカルなマスティンバーと言えます。

DLTは、屋外でも活用が可能です。DLTに防腐・防蟻処理用木材保存剤を加圧注入処理することで、外部でのマスティンバー活用が可能となります。詳しくはお問合せください。
